La torre de andamios
1. Breve introducción
La torre de andamio es un sistema de soporte de encofrado eficaz y novedoso.Un solo soporte está formado por postes, travesaños y postes de nivel, y están formados por tubos.Pueden construir un respaldo a cualquier altura, junto con una rodillera y una abrazadera horizontal.Es una estructura de torre, por lo que la capacidad de carga y la estabilidad son buenas.Si la torre es más alta que la altura común, podemos usar el tubo de andamio, el sujetador y la abrazadera de corte comunes para convertirnos en un sistema de soporte estable.Los componentes del producto tienen un alto grado de estandarización, por lo que el montaje y desmontaje son rápidos y tienen más tiempos de rotación.Puede ser ampliamente utilizado para la construcción de industrias, edificios residenciales, puentes, túneles, presas, etc.
La torre de andamio puede usarse ampliamente en estructuras normales, estructuras de carga pesada y estructuras especiales.
Los bocetos se muestran a continuación:
1. Estructura normal
2. Estructura de carga pesada
3. Estructura especial
2. Los componentes clasificados y estándar.
En la actualidad, existen principalmente tres tipos de andamios en nuestra empresa;Podemos hacer la elección según la demanda de diferentes proyectos.
Los tres tipos de andamios son ZM-TJA, ZM-TJB y ZM-TJC.
2.1 ZM-TJA
| ZM-TJA: La sección transversal de la Torre ZM-TJA es de 1000X1000 mm y la dimensión del poste vertical principal es de Φ48x3,5 mm.Toda la Torre tiene sólo seis componentes estándar.Todos ellos están tratados mediante galvanizado en caliente.
|
Componentes estándar de ZM-TJA：
No. | Peso | Nombre Especificaciones.y bosquejo | No. | Peso | Nombre Especificación y croquis |
15.62
| Marco inferior Especificaciones: 1000X1000
|
16.738 13.968
| Marco estándar Espec.:1000X1200 Espec.:1000X900
| ||
2.19 | Rodillera
| 8.18 | gato de cabeza
| ||
5.65 | gato de pie
| 0.09 | Horquilla
|
Procedimientos de instalación：
l Al nivelar la base, la base debe tener suficiente capacidad de carga.Si la base es blanda, se debe utilizar una tabla de madera para promediar la carga.
l Coloque el gato de pie.
l Coloque el marco inferior y ajuste el gato de pie a la altura adecuada.
l Instale el marco estándar 1200 o el marco estándar 900 y la rodillera.
l Instale el marco inferior en la parte superior.
l Coloque el gato principal y ajústelo a la altura de diseño.
l Conecte la riostra horizontal y la riostra transversal con tubería de andamio normal y acoplamientos si es necesario.
2.2 ZM-TJB
| ZM-TJB： Torre ZM-TJB tiene más de un tipo de secciones transversales.Son 1000X1500mm, 1000X1000mm, 1500X1500mm;La dimensión del poste vertical principal es Φ48x3,5 mm.Toda la torre tiene sólo ocho componentes estándar.
|
Componentes estándar de ZM-TJB：
No. | Peso | Nombre Especificaciones.y bosquejo | No. | Peso | Nombre Especificaciones.y bosquejo |
11.86 10.67 8.33 9.62
| Trípode Especificaciones: 1000X1500 Especificaciones: 750X1500 Especificaciones: 750X1000 Especificaciones: 1000X1000
|
3.44 4.64
| ceñido Especificaciones: L = 1000 Especificaciones: L = 1500
| ||
3.84 4.78 5.56
| Rodillera L=1415 L=1803 L=2122
| 0.05 | Horquilla
| ||
4.86 | gato de pie
| ||||
7.39 | gato de cabeza
| 9.15 | Soporte
|
3. ZM-TJC
| ZM-TJC: El ancho del marco estándar es de 1500 mm;hay más de un tipo de secciones transversales.La sección más pequeña es de 1500X1000 mm;la sección más grande es 1500X2500 mm. La dimensión del poste vertical principal es Φ60x3,5 mm.Toda la Torre tiene sólo seis componentes estándar.La capacidad de carga de una sola pata puede alcanzar los 60 KN. Solo necesitamos conectar tres tipos de soportes de uso de marco estándar; la altura más grande del ZM-TJC puede alcanzar los 60 metros. |
Componentes estándar de ZM-TJC：
No. | Peso | Nombre Especificaciones.y bosquejo | No. | Peso | Nombre Especificaciones.y bosquejo |
23.438 26.378 32.848
| Especificaciones: 1520x900 Especificaciones: 1520x1200 Especificaciones: 1520x1800
Marco estándar | 1.64 2.03 2.45 2.81 3.20 3.59 3.98
| Especificaciones: D=1000 Especificaciones: D=1250 Especificaciones: D=1520 Especificaciones: D = 1750 Especificaciones: D = 2000 Especificaciones: D = 2250 Especificaciones: D = 2500
tirantes horizontales | ||
1.11
| Conector φ48 L＝270mm
| 2.10 2.41 2.77 3.09 3.45 5.95 6.52
2.42 2.70 3.02 3.32 3.65 6.24 6.78
3.18 3.39 5.70 6.09 6.54 7.01 7.50
|
Especificaciones: D=1000 Especificaciones: D = 1250 Especificaciones: D = 1520 Especificaciones: D = 1750 Especificaciones: D = 2000 Especificaciones: D = 2250 Especificaciones: D = 2500 Especificaciones 1520x900 Especificaciones: D=1000 Especificaciones: D = 1250 Especificaciones: D = 1520 Especificaciones: D = 1750 Especificaciones: D = 2000 Especificaciones: D = 2250 Especificaciones: D = 2500 Especificaciones: 1520x1200 Especificaciones: D=1000 Especificaciones: D = 1250 Especificaciones: D = 1520 Especificaciones: D = 1750 Especificaciones: D = 2000 Especificaciones: D = 2250 Especificaciones: D = 2500 Rodillera: 1520X1800
| ||
0.23 | Horquilla
| ||||
7.47 | Pie Jacobo
| ||||
10.00 |
gato de cabeza
|
La torre de andamios
1. Breve introducción
La torre de andamio es un sistema de soporte de encofrado eficaz y novedoso.Un solo soporte está formado por postes, travesaños y postes de nivel, y están formados por tubos.Pueden construir un respaldo a cualquier altura, junto con una rodillera y una abrazadera horizontal.Es una estructura de torre, por lo que la capacidad de carga y la estabilidad son buenas.Si la torre es más alta que la altura común, podemos usar el tubo de andamio, el sujetador y la abrazadera de corte comunes para convertirnos en un sistema de soporte estable.Los componentes del producto tienen un alto grado de estandarización, por lo que el montaje y desmontaje son rápidos y tienen más tiempos de rotación.Puede ser ampliamente utilizado para la construcción de industrias, edificios residenciales, puentes, túneles, presas, etc.
La torre de andamio puede usarse ampliamente en estructuras normales, estructuras de carga pesada y estructuras especiales.

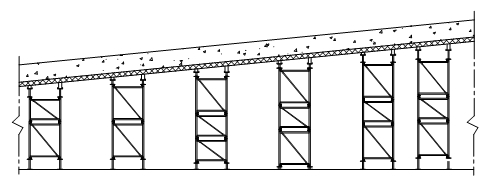

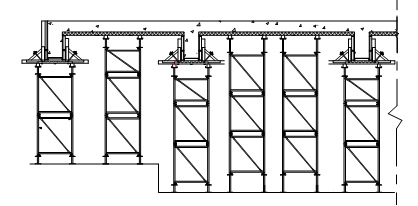

Los bocetos se muestran a continuación:
