Producto Fcaracteristicas:
1. Estructura simple y montaje conveniente.
2. Alto grado de estandarización y versatilidad de las piezas estructurales.
3. Fácil desmontaje, almacenamiento y transporte.
Técnico Parametros:
1. Altura máxima de vertido: 2,7 m
2. Presión lateral de hormigón: ≤ 40MPa
3. Distancia entre marcos: ≤ 0,8 m
4. Espaciado de diseño de piezas incrustadas: ≤ 0,3 m
 |  |
 |  |

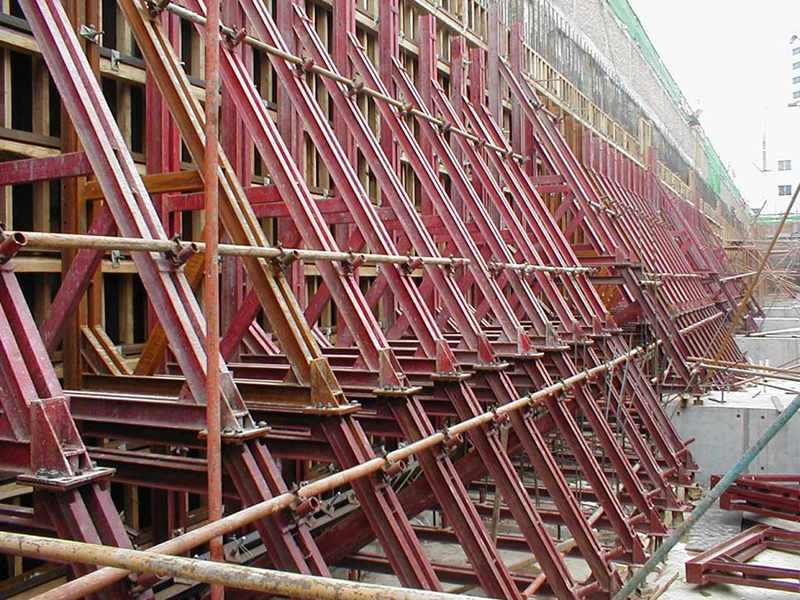

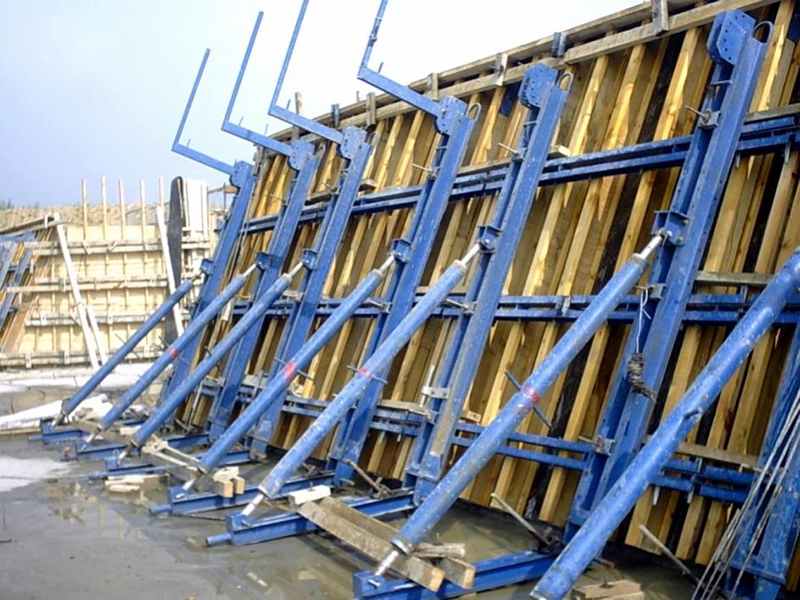

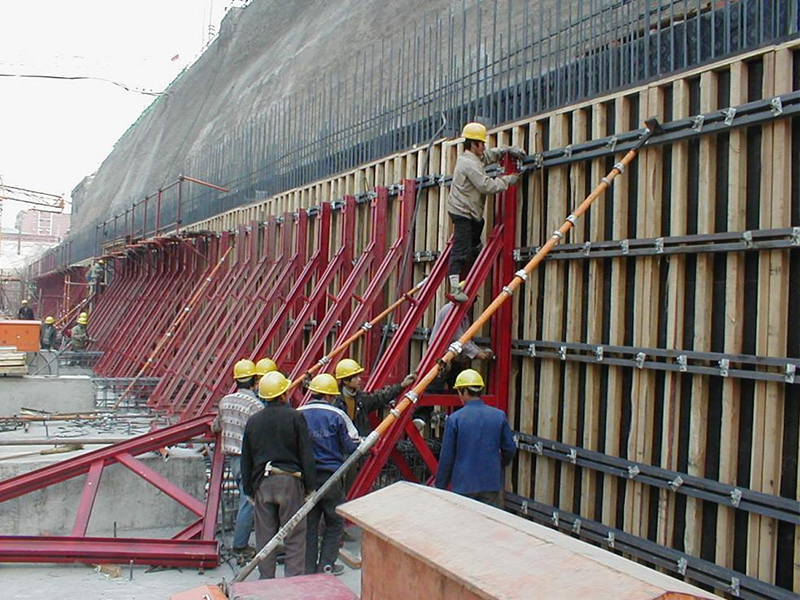

Es un sistema utilizado en estaciones de metro, muros de contención, cortinas, represas, muelles, anclajes, túneles, estacionamientos/talleres subterráneos y áreas reconstruidas, con problemas de espacio de molde de un solo lado.
CARACTERÍSTICAS DEL SISTEMA:
La presión del hormigón se cumple con los puntales, las correas horizontales y los anclajes permanentes.Por lo tanto, no se requiere tirante ni panel de pared opuesto.
Como los elementos de encofrado de una cara están conectados entre sí, se pueden transportar con una grúa.
El encofrado de muros se trepa unilateralmente con consolas trepantes.
La producción se lleva a cabo en los robots de soldadura de las normas de calidad EN ISO 3834-3.
Solicitud
 |  |

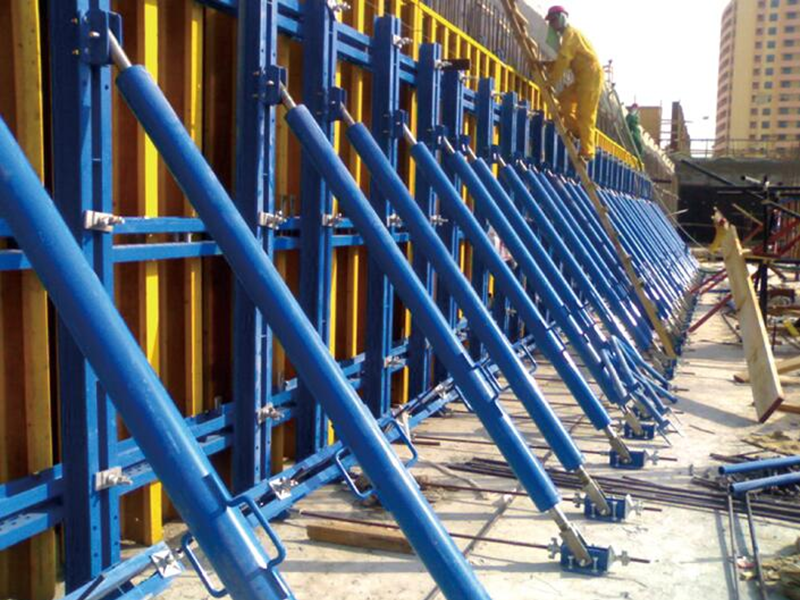

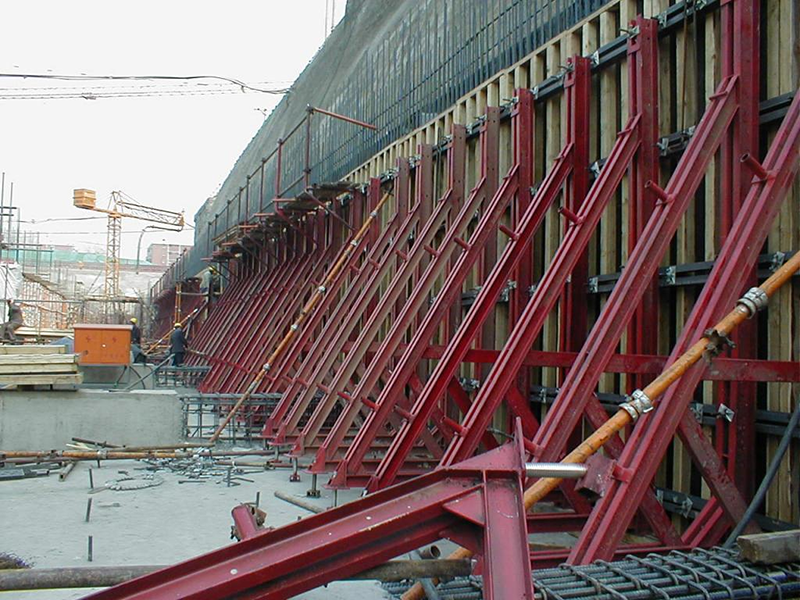

Estación de metro
 |  |

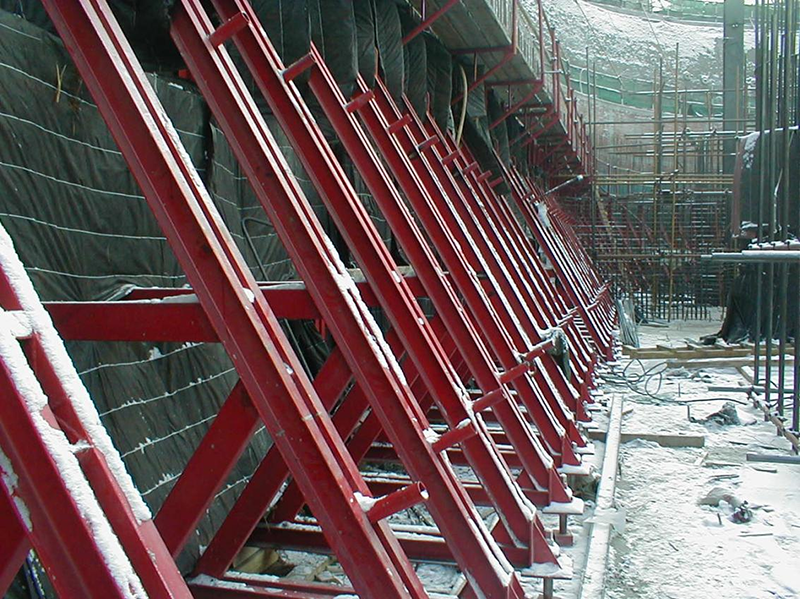

Pozo de cimentación de la estación de metro

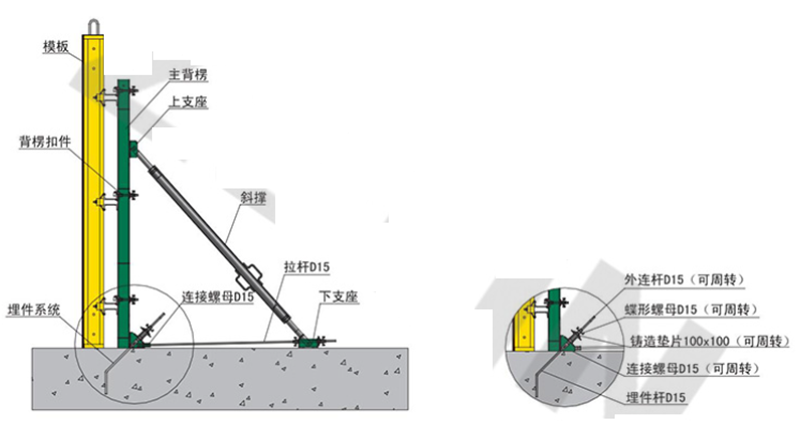

DESCRIPCIÓN GENERAL DE LA ESTRUCTURA

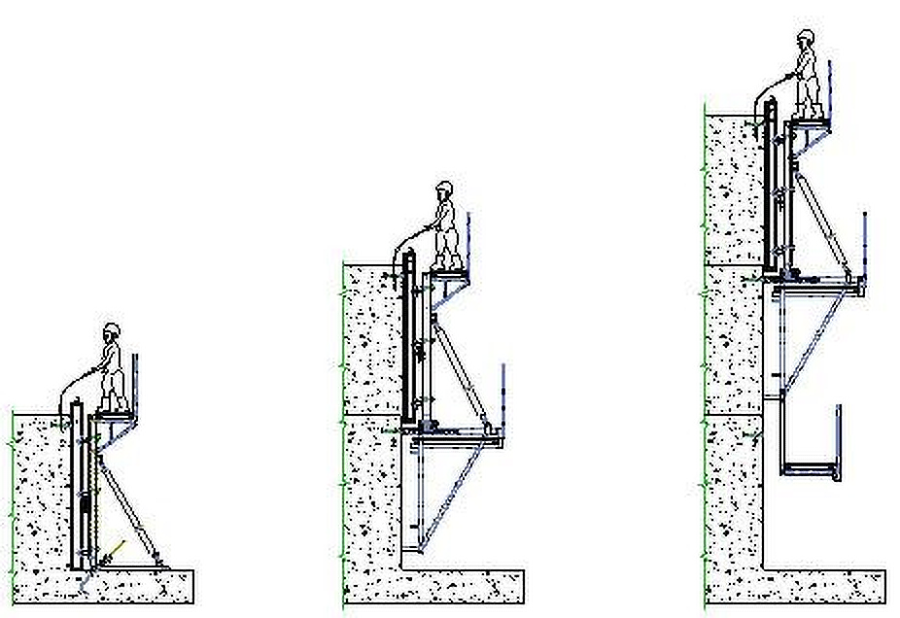

KNOW-HOW DE PARED LATERAL SIMPLE
1. El primer vertido
La presión lateral es soportada por el sistema de anclaje de la viga inferior durante el primer vertido de hormigón. Sistema de anclaje de pared empotrado que serán las partes de soporte más importantes durante el próximo vertido.
2. El segundo vertido (el primer levantamiento)
En el segundo vertido se utilizan las ménsulas de trepado, que se fijan al sistema de anclaje en el muro acabado.
3. El tercer vertido (el segundo levantamiento)
Fije la plataforma suspendida debajo de todo el sistema, los trabajadores pueden quitar el perno de tensión y el cono de escalada en V en la plataforma y luego llenar los agujeros dejados por el cono de escalada en V.Las últimas elevaciones son estándar igual que la segunda elevación hasta que se termine el hormigonado.
Análisis de ingeniería
1. La presión lateral del hormigón está completamente soportada por puntales, correas horizontales y anclajes permanentes, por lo que no se necesitan tirantes que atraviesen la pared.
2. El encofrado puede retroceder en su totalidad, lo que será conveniente para su desmontaje.
3. El acoplamiento se utiliza para conectar los formularios vecinos para asegurarse de que los formularios se mantengan en línea recta.
4. Los componentes de conexión tienen una alta estandarización y versatilidad.
5. El encofrado puede apoyarse firmemente en el concreto terminado para evitar desplazamientos o fugas.
6. El encofrado se puede ajustar horizontal o verticalmente según se solicite.
7. El sistema ZS-180 se puede ajustar hacia adelante y hacia atrás.El máximo.ángulo es de 30°.
