ZMSP-03
ZEEMO
Soporte de piso
|
|
1. Breve introducción
| El puntal de piso es un tipo de componente de soporte ampliamente utilizado en cualquier forma vertical y de encofrado de piso.La estructura es simple, flexible y el montaje es conveniente, por lo que es un componente de soporte económico y práctico. (1) Pasador de conexión (2) Ajuste el tubo del tornillo (3) Tuerca de ajuste (4) Mango El puntal de piso ajustable se logra principalmente desde el interior y el exterior de las posiciones relativas de los diferentes puntos fijos.El ajuste de la rama ubicada en el lugar, de acuerdo con el ajuste de altura real.
|
2. Componente
No. |
Artículo No.
|
Nombre
| Peso (kg) | Bosquejo
|
1 |
| Puntal de piso 250A (75/60) Puntal de piso 300A (75/60) Puntal de piso 350A (75/60) Puntal de piso 400A (75/60) Puntal de piso 250B (60/48) Puntal de piso 300B (60/48) Puntal de piso 350B (60/48) Puntal de piso 550B (88,5/75,5) | 13.63 15.40 18.63 25.32 10.06 13.18 17.79 29.30 |
|
3. El alcance ajustable del soporte del piso.
El alcance ajustable del soporte del suelo. | |
Puntal de piso | Alcance |
2500 mm | 1400~2500 mm |
3000 mm | 1650~3000 mm |
3500 mm | 1900~3500 mm |
4000mm | 2150~4000 mm |
5500 mm | 2900~5500 mm |

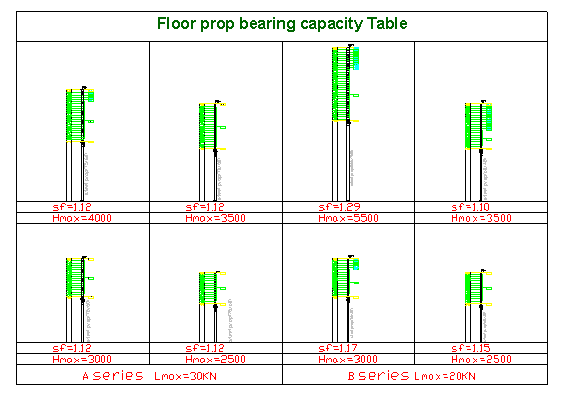

4. Tabla de capacidad de carga del puntal de piso
5. Solicitud
Proyecto :DOS TORRES Fecha: 2006 Constructor: NANTONG LIUJIAN CONSTRUCTION GROUP CO. | |
|
|
